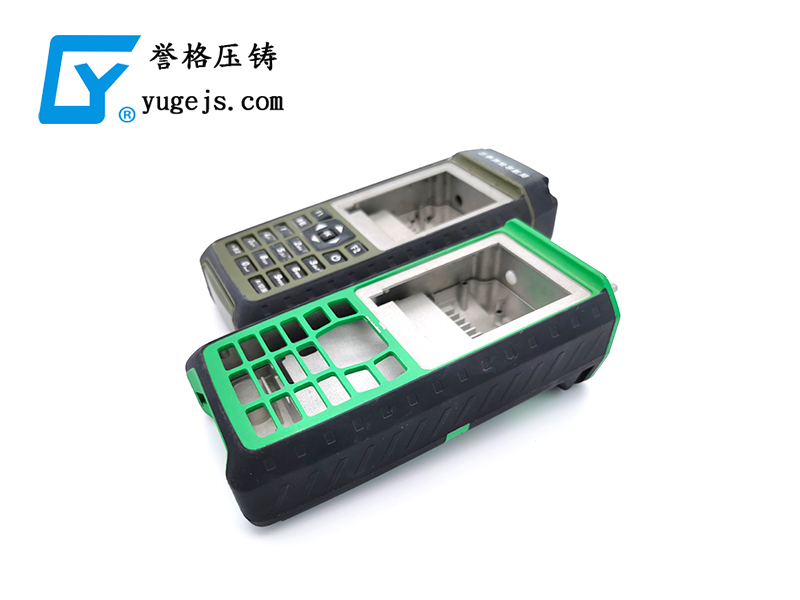

1、鋅合金壓鑄件形狀公差與尺寸公差的關系

當鋅合金壓鑄件尺寸公差精度確定后，形狀公差有一個適當?shù)臄?shù)值相對應，即一般約以50%尺寸公差值作為形狀公差值；儀表行業約20%尺寸公差值作為形狀公差值；重型行業約以70%尺寸公差值作為形狀公差值。由此可見．尺寸公差精度愈高，形狀公差占尺寸公差比例愈小所以，在設計標注尺寸和形狀公差要求時，除特殊情況外，當尺寸精度確定后，一般以50%尺寸公差值作為形狀公差值，這既有利于制造也有利于確保鋅合金壓鑄件的質量。

2、鋅合金壓鑄件形狀公差與位置公差間的數值關系

形狀公差與位置公差間也存在著一定的關系。從誤差的形成原因看，形狀誤差是由機床振動、刀具振動、主軸跳動等原因造成；而位置誤差則是由于機床導軌的不平行，工具裝夾不平行或不垂直、夾緊力作用等原因造成，再?gòu)墓顜Фx看，位置誤差是含被測表面的形狀誤差的，如平行度誤差中就含有平面度誤差，故位置誤差比形狀誤差要大得多。因此，在一般情況下、在無進一步要求時，給了位置公差，就不再給形狀公差。當有特殊要求時可同時標注形狀和位置公差要求，但標注的形狀公差值應小于所標注的位置公差值，否則，生產時無法按設計要求制造鋅合金壓鑄件。

3、形狀公差與表面粗糙度的關系

形狀誤差與表面粗糙度之間在數值和測量上盡管沒有直接聯系，但在一定的加工條件下兩者也存在著一定的比例關系，據實驗研究，在一般精度時，表面粗糙度占形狀公差的1／5～1／4。由此可知，為確保形狀公差，應適當限制相應的表面粗糙度高度參數的最大允許值。

   在一般情況下，尺寸公差、形狀公差、位置公差、表面粗糙度之間的公差值具有下述關系式：

尺寸公差>位置公差>形狀公差>表面粗糙度高度參數

從尺寸、形位與表面粗糙度的數值關系式不難看出，設計時要協調處理好三者的數值關系，在圖樣上標注公差值時應遵循：給定同一表面的粗糙度數值應小于其形狀公差值；而形狀公差值應小于其位置公差值；位置各差值應小于其尺寸公差值。否則，會給制造帶來種種麻煩。可是設計工作中涉及最多的是如何處理尺寸公差與表面粗糙度的關系和各種配合精度與表面粗糙度的關系。
