模具零件的回火是受擴(kuò)散控制的,組織轉(zhuǎn)變不僅取決于溫度,也取決于時(shí)間。
一般的熱處理師傅都是優(yōu)先保證溫度的穩(wěn)定性,哪怕時(shí)間長點(diǎn)也能接受,畢竟保證質(zhì)量才是第一要?jiǎng)?wù)。但是并不是說時(shí)間就是不可縮短的,現(xiàn)在研究的數(shù)據(jù)表明,壓鑄模具熱處理所用的時(shí)間在一定條件下是可以縮短的
所有的回火轉(zhuǎn)變都可以在一定溫度范圍內(nèi)發(fā)生,在該范圍內(nèi),較低溫度長時(shí)間與較高溫度短時(shí)間發(fā)生的組織轉(zhuǎn)變可能有相同的效果。

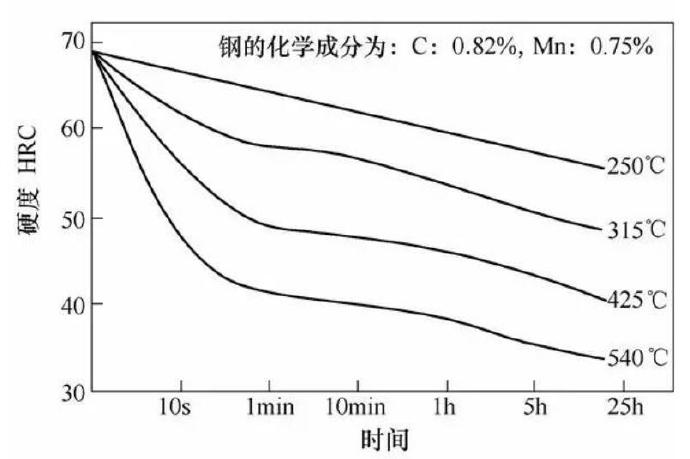

無論是低溫、中溫、高溫回火,硬度的變化都是在極短時(shí)間內(nèi)完成的,時(shí)間越長變化越緩慢,高溫快速回火正是根據(jù)這一現(xiàn)象提出的。

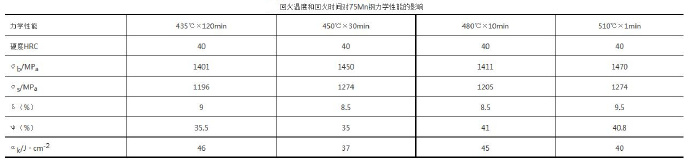

提高回火溫度,縮短保溫時(shí)間,不但可以得到相同的硬度,而且力學(xué)性能相差無幾。采用適當(dāng)提高回火溫度、縮短保溫時(shí)間 的快速回火方法,可以在保證產(chǎn)品質(zhì)量的前提下,達(dá)到可觀的節(jié)能效果。例如45鋼的軸,要求調(diào)質(zhì)硬度25~30HRC,將回火溫度度提高20℃,可使保溫時(shí)間減少約60%,其表面硬度和截面金相組織均與常規(guī)回火相同,但節(jié)電20%~25%。
