全金屬外殼的加工工藝全揭秘

來源: 譽格壓鑄    人氣:11037    發布時間: 2019-11-15

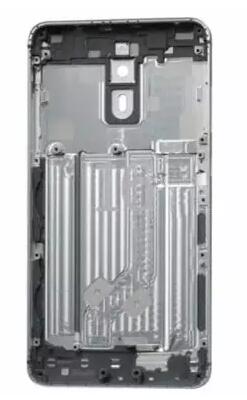

現在全金屬外殼也能作為手機的一個賣點的存在了,而一個真正的全金屬外殼需要的工序真不少,那手機全金屬外殼這個賣點是不是真的值這么多呢?

全金屬外殼的加工工藝全揭秘

譽格表示,值得,一個最終只有幾十克的手機殼,要經過數十道加工,絕對對得起這個賣點。

以最近大火的樂MAX為例

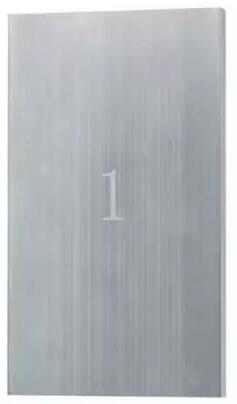

1、鋁擠

全金屬外殼的加工工藝全揭秘

第一步將柱形鋁材進行切割并擠壓,這個過程被稱之為鋁擠,會讓鋁材擠壓之后成為10mm的鋁板方便加工,同時更加致密、堅硬。

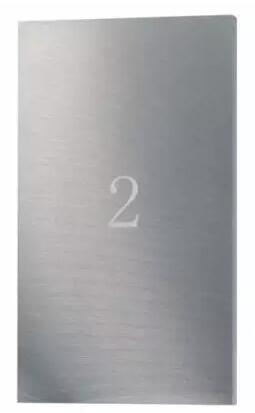

2、DDG

全金屬外殼的加工工藝全揭秘

使用CNC機床(高速鉆攻中心),經過DDG環節將鋁板精準地銑成152.2×86.1×10mm的規整三維體積,以方便之后的CNC精加工。

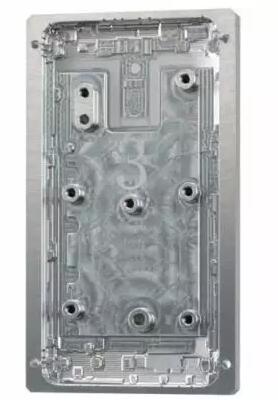

3、粗銑內腔

全金屬外殼的加工工藝全揭秘

為方便CNC加工,使用墻內夾具夾住金屬機身。粗銑內腔,把內腔、以及與夾具結合的定位柱加工好,這對之后的加工環節至關重要。

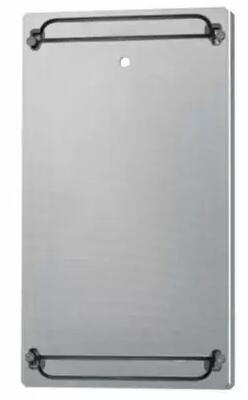

4、銑天線槽

全金屬外殼的加工工藝全揭秘

對于全金屬手機而言,最難解決的就是信號問題,當年iPhone4剛上市時也遇到金屬邊框造成的信號差問題。同樣金屬鋁也可以屏蔽(削弱)手機射頻信號,所以必須經過開槽的方法,讓信號可以有出入的路徑。所以,銑天線槽是最重要、最難的一步,天線槽必須銑得均勻,并且保持必要的鏈接點以保證金屬殼的強度和整體感。

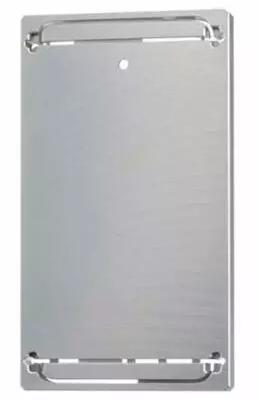

5、T處理

全金屬外殼的加工工藝全揭秘

經過銑天線槽之后,就要使用“T處理”把鋁材處理成可以與工程塑料相結合的表面。需要將金屬機身置于特殊的T液等化學藥劑中,使鋁材表面形成納米級(1納米=10的-9次方米)孔洞,為下一步的納米注塑做準備。

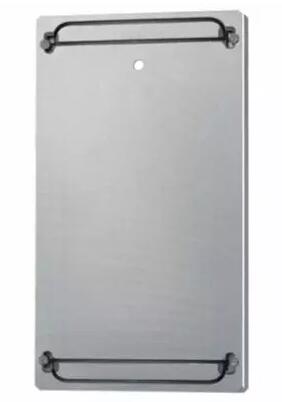

6、NMT納米注塑

全金屬外殼的加工工藝全揭秘

“注塑”環節因?yàn)橛辛酥癟處理過的金屬機身,從而可以讓NMT納米注塑工藝得以實現。NMT納米注塑是將高溫高壓狀態下的特殊塑料擠入經過T處理的金屬材料上,讓塑料與金屬表層的納米級細小孔洞緊密結合,從而達到緊固天線的目的。

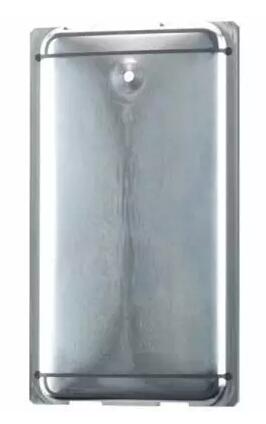

7、精銑弧面

全金屬外殼的加工工藝全揭秘

對于全金屬手機而言,除了信號天線難以處理之外,還有就是金屬機身的3D塑形,這恰好也是最費時的一道工序,耗時需1000秒以上。

8、精銑側邊

全金屬外殼的加工工藝全揭秘

細心的朋友可能會注意到,金屬機身的3D弧面被CNC銑出來了,但是在邊緣還保留一圈冗余,這時就需要精銑側邊,然后就能看到金屬外殼的雛形了。

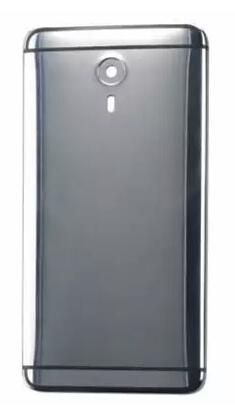

9、拋光

全金屬外殼的加工工藝全揭秘

之前使用頂級高速精密CNC機床,但也只能達到A1~A2級光潔度,要想達到后續加工需求,需要將其拋光至A0級光潔度,可呈鏡面效果。

10、噴砂

全金屬外殼的加工工藝全揭秘

然而全金屬手機并不是全光面的效果,而是呈現磨砂表面。這就需要通過“噴砂”工藝,將金屬表面處理成磨砂效果。

11、一次陽極

全金屬外殼的加工工藝全揭秘

鋁合金較為穩定,為了不被汗液等外界因素所干擾,就必須要對其進行陽極處理。同時這也是為手機上色的過程,通過陽極氧化讓鋁本色變?yōu)榻鹕?。為鋁合金進行染色的過程中是非常難以控制的,控制不好就會出現色差、斑點等,這也會降低良品率。

12、高光處理

全金屬外殼的加工工藝全揭秘

極富光澤的切邊設計,需要使用最高等級的超高速CNC機床對邊角進行切削,這個過程也被稱為鉆切或高光處理。

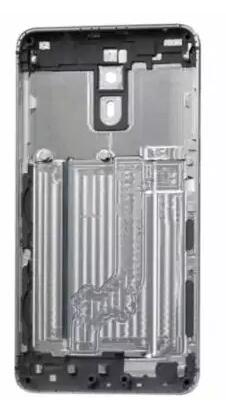

13、精銑內腔

全金屬外殼的加工工藝全揭秘

經過12步的加工后,金屬外殼已初見端倪,這時就要將用于夾具鎖止的定位柱等多余料件去除,讓金屬外殼內完全整潔。

14、二次陽極

全金屬外殼的加工工藝全揭秘

已經被CNC處理好的外殼還需要第二次陽極處理,使表面被氧化,形成致密、堅硬的氧化膜,讓其更加耐磨且不易沾污。

15、銑導電位

全金屬外殼的加工工藝全揭秘

經過陽極氧化后的鋁合金外殼導電效果會變差,所以就需要將局部陽極氧化膜去掉,露出金屬以獲得良好的接地效果,也就還需要再經歷一次銑導電位的CNC處理。

16、熱熔螺母

全金屬外殼的加工工藝全揭秘

最后,利用機械手將裝配螺母嵌入到已做好的塑料中,以保證未來的手機裝配。

當然,雖然現在全金屬外殼依舊能夠作為一個火熱的賣點存在,但是鋁合金壓鑄廠這類廠商得到的報價卻越來越低了,如果手機外殼不能出現新的工藝革新,那么利潤微薄將會一直持續下去。
