鋅合金壓鑄件為提高防護(hù)裝飾目的,一般都進(jìn)行鉻酸鹽彩色鈍化處理。可以直接處理,也可以在鍍鋅后進(jìn)行處理。直接彩色鈍化處理獲得的彩色膜不鮮艷,且處理過程中比較難以掌握,受操作因素和預(yù)處理因素影響,質(zhì)量不能穩(wěn)定 。同時需大量消耗污染環(huán)境的鉻酸鹽 。

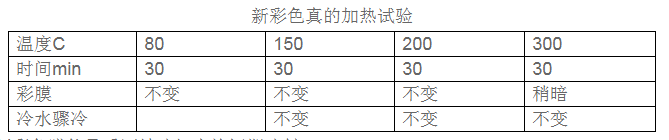

深圳譽(yù)格介紹一種鋅合金壓鑄件彩色處理新工藝,所使用的處理溶液不含 Cr6+,不對環(huán)境和人體產(chǎn)生污染 。處理后的彩色膜與基體結(jié)臺力牢固,遠(yuǎn)優(yōu)于常規(guī)的鉻酸鹽彩色鈍化膜 。膜一旦形成 ,用手指擦不掉。新的彩色膜還具有良好的防護(hù)性能和熱穩(wěn)定性 (見下表),可以有效地保護(hù)在較高溫度下使用的壓鑄件不被腐蝕。
新彩色膜能承受酒精噴燈火焰短期噴射。
新彩色膜形成的鋅壓件表面光滑美麗
1彩色膜處理的溶液與譽(yù)格工作條件
兩種金屬鹽 5~ 50 g/L
絡(luò)合劑 10~ 30 g/L
H3BO3 5~ 20 g/L
活性劑 1~5 ppm
pH 3.5~6.5
溫度C 5~35
D K(A/dm 2) 0.1~0.25
時間min 2~15
絡(luò)合劑可以是EDTA、乳酸、檸檬酸鹽等
pH值是該溶液控制的中心,當(dāng)溶液 pH 值大于6.5時,很難成膜 ,pH 值小于 3,獲得結(jié)合不牢固的膜。事實上該溶液 pH十分穩(wěn)定。
2 彩色膜的工藝過程 ,(ZZn4—1)
除油→活化 (HF 20~30 ml) →二次活化 (NaCN 30~50 g/L)NaOH 5~10 g/L→彩膜
彩色處理溶液 ,對油污與氧化物十分敏感這幾乎與電鍍予處理對電鍍的影響一樣 ,造成無油污和基體晶體完壘暴露的表面是獲得優(yōu)質(zhì)彩色膜的必要條件,成膜過程往往首先選擇上述 凈化的表面進(jìn)行延長成膜時間,深圳譽(yù)格還可以得到褐色和黑色的表面膜 ,膜同樣光滑堅硬 ,其防護(hù)性能進(jìn)一步提高,由于膜的熱穩(wěn)定性相當(dāng)好 ,摩托車、汽車?yán)锏匿\合金部件處理以后 ,將大大增長使用壽命。汽化器活塞浮子進(jìn)行彩色膜處理,可以提高靈敏度和壽命。
